遠距離無線通信供應商無線WIFI技術在綜采設備自動化監測數據傳輸應用，綜采設備監測數據采用傳統有線方式傳輸時需要頻繁的移動線纜，線纜容易破損，制約監測數據傳輸。為此，提出采用遠距離無線通信供應商WIFI技術在綜采工作面構建無線網絡實現綜采設備監控數據的無線傳輸。采面構建WIFI網絡后，無線網絡傳輸數據穩定，地面監控中心可實時掌握采面綜采設備運行參數，為綜采設備監控數據傳輸提供了一種切實可行的技術方法。

隨著礦井現代化、自動化建設的不斷推進，井下機電設備自動化程度不斷提升，為礦井實現減人增效目標創造了良好條件?，F(xiàn)階段多數煤礦井下已鋪設有工業以太網環網，地面監控中心工作人員可遠程掌握各關鍵位置（輸送機機頭、轉載機、水泵房等）設備運行情況。受到井下環境影響，綜采設備監測數據采用有線鋪設時需要作業人員頻繁移動電纜，不僅增加了作業人員工作強度而且容易導致線纜損壞。為此，提出將遠距離無線通信供應商WIFI技術應用到該綜采設備數據傳輸中，以避免在綜采工作面內鋪設大量的線纜，提高數據傳輸效率。

1、遠距離無線通信供應商WIFI技術及傳輸天線

WIFI技術在民用、地面企業中應用較為廣泛，主要結構包括有AP（無線訪問節點）、無線網卡（CPE）等構成。配備有無線網卡的電子設備均可通過AP傳輸數據?，F(xiàn)階段天線種類繁多，根據綜采工作面環境以及使用需要，選用板狀基站天線作為無線信號傳輸及發射天線。板狀基站天線具備密封性能可靠、增益高、可靠性強等優點，可適應綜采工作面惡劣且復雜環境。

2、現場實施及關鍵技術分析

2.1無線網絡拓撲結構井下采面綜采設備WIFI通信的主要通道為已有的工業以太網環網，整個通信系統的框架是以Ethernet接口為基礎的TCP/IP協議，在綜采工作面采用WIFI無線網絡進一步延伸通信系統，從而實現無線傳輸與有線傳輸間的融合，具體綜采工作面網絡拓撲結構見圖1。

在綜采工作面布置無線傳輸網絡為已有的有線傳輸擴展，無線基站間采用有線連接方式，從而提升無線網絡的可靠性，并具備低延時特點。在綜采工作面內布置的WIFI網絡可實現對全覆蓋，實現綜采設備自動化監測數據傳輸?shù)倪h程傳輸。在采面內布置的WIFI系統結構包括有網絡交換機、UPS電源、板狀基站天線等，實現監測數據接收、發送等功能。

2.2無線基站在綜采工作面采用的無線網絡綜合技術、WIFI技術、無線定位技術以及視頻解碼接收，可實現視頻通話、無線定位、數據傳輸?shù)裙δ?。采用的無線基站，基站工作頻率為2.4GHz，發射功率100mW，滿足IEEE802.11g標準要求，數據傳輸速度達到54Mbps，可適應綜采工作面高粉塵、瓦斯等環境。基本支出CPE、AP以及橋接等多種無線傳輸方式。選用的CSW2201無線基站額定工作電流、電壓分別為147mA、3.3V，有效覆蓋半徑可達5000m，采用TCP/IP通信協議，是井下綜采工作面無線信號的接入點。

2.3綜采設備機載無線通信模塊硬件結構綜采工作面主要設備為JOY生產的采煤機、采煤機液壓支架以及刮板輸送機等，在綜采設備原有的傳輸傳輸接口基礎上增加布置基于WIFI無線傳輸網絡的CPE設備用以采集采煤機、液壓支架以及刮板輸送機等設備電控箱數據，并通過WIFI網絡將監測數據傳輸給AP單元，AP單元與采面設備列車上的核心交換機連接，經過以太網將數據傳輸至地面監控中心。

天線是無線信號傳輸?shù)闹饕瞻l(fā)設備，其運行效率直接影響無線設備使用方式以及通信能力。在采煤機上布置的無線網卡（CPE）天線采用玻璃鋼全向天線，采用水平方式布置在采煤機頂護板下側。采面機頭、機尾布置的無線基站（AP）天線采用低剖面板狀天線，并布置懸吊安裝到機尾、端頭支架上。

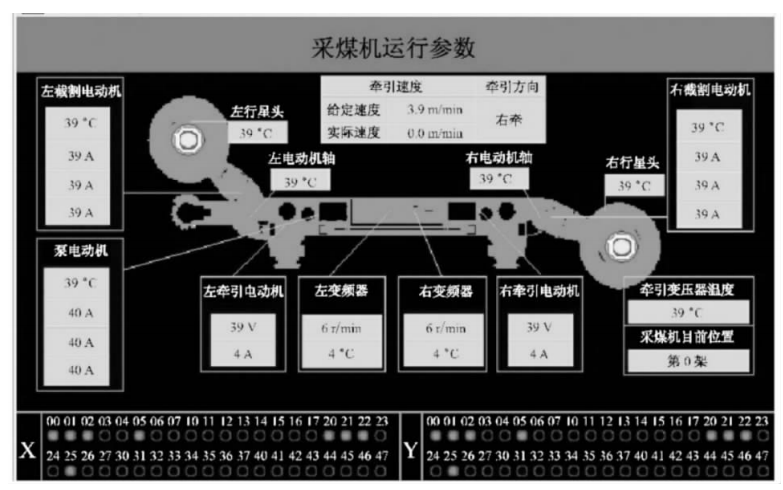

3、遠距離無線通信供應商實現功能分析將WIFI技術應用到采面綜采設備監測設備傳輸中，可有效解決采煤機、液壓支架等綜采設備移動過程中線纜破斷或者調制解調器故障等導致監測數據無法及時上傳等問題，可實現綜采設備自動化監測數據傳輸?shù)目煽總鬏?。在機頭、機尾等相對固定位置安裝通信站可進一步擴展綜采工作面無線傳輸功能，為后續安裝視頻監控設備創造條件。綜采工作面通過WIFI技術實現綜采設備監測數據無線傳輸后，監控中心可掌握采煤機等設備運行參數、報警信息等，可及時發現生產過程中存在的或者潛在故障。具體采煤機監測畫面見圖3。
將遠距離無線通信供應商無線WIFI技術應用到井下綜采設備自動化監測數據傳輸中，可有效避免傳統有線傳輸方式存在線纜頻繁移動、容易破損以及調制解調器容易損壞等問題，同時WIFI網絡具有便于部署、組網靈活、實用性等優點。將綜采工作面內布置的WIFI網絡與井下已經有工業以太網相結合，地面調度中心可實時掌握采煤機等設備參數，便于管理。通過在綜采工作面布置WIFI無線網絡可為后續綜采工作面自動化生產、遠程視頻監控等功能的實現奠定基礎。
